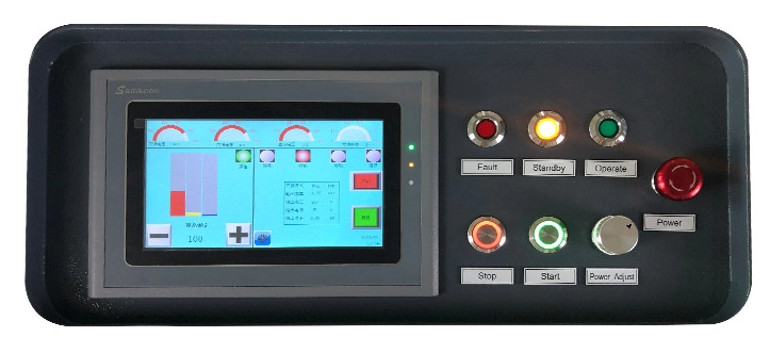

200KHZ 극초단파 유도 가열 장치 기계 디지털 터치 스크린 IGBT

마탈 가열을 위한 장비를 가열시키는 40KW 극초단파 도입

도입 가열 장비 :

이 일련의 극초단파 유도 가열 장치는, 직렬공진회로를 채택합니다. 공진 구조는 다음과 같이 보여집니다 :

이 일련의 극초단파 유도 가열 장치 시설 구조는 전통적 IGBT 장치의 사용을 기초로 하여, 구레이의 최근 발생 인버터 제어 기술을 채택하여서, 유도 가열 장치가 250 킬로 헤르츠 극초단파 전원 공급기에 달하는 출력 주파수 그러나 또한 극초단파 도입 히터 기능이 더 안정적이고 높은 신뢰도일 뿐만 아니랄 수 있습니다. 그것은 진공관 고주파를 고체 상태 고주파 유도 가열 장치로 대체하기 위한 가능성을 만듭니다.

이 기술에서, 극초단파 도입 히터 전원과 주파수는 독립적으로 조정될 수 있습니다. 스위칭 장치와 무정형인 인덕터가 익숙한 IGBT는 전력을 조정하기 위해 고주파 초퍼 회로를 형성합니다. 정확한 소프트 스위치 역변환기 제어 과정을 획득하기 위해 IGBT 직렬 공진과 주파수 자동적인 트래킹 기술을 사용할 때, 고전력 일 신뢰성 하에 장비가 장비가 고전력의 분야에서 개발되었도록 매우 향상되도록, 100% 장비 임시 하중 금리는 달성될 수 있습니다.

주요 특징

• 극소 부분은 가열될 수 있습니다. 그것은 철선, 강선, 강철 줄, 소형 샤프트, 은 도선, 순금과 은메달 보석과 많가열시킬 수 있습니다.
• 표면은 빨리 뜨거워집니다. 그것의 표피 효과는 더 명백하며, 그것이 빨리 제조 공정에 있는 제품의 표면을 가열시킬 수 있고 따라서 그것이 매우 표면 경화처리에 적합합니다.
• 고주파. 최고 빈도는 300 킬로 헤르츠 이상에 도달할 수 있고 가열 효율이 높습니다.
• 탄력적입니다. 이동하도록 쉬운 캐스터들을 갖추는 작은 사이즈.
• 자기 보호 기능. 모니터 전류, 전압, 수온, 등. 실패가 발생할 때, 그것은 자동적으로 경보하고 운행을 중단할 수 있습니다.

동력 요건 :

힘이 가열되기 위해 요구하 라고 당신의 공작물이 달려있습니다 :

• 당신의 공작물의 집단
• 당신의 공작물의 물질 특성
• 온도가 증가하 라고 당신이 요구합니다
• 당신의 절차에 대한 필요를 충족시키도록 요구된 히팅 시간
• 코일설계덕분에 분야의 효율성
• 가열 공정 동안 어떠한 열손

당신의 공작물을 가열시키는데 필요한 힘을 결정한 후 우리는 코일 결합 효율을 고려하는 장비를 가열시키는 정확한 도입을 선택할 수 있습니다.

GYH-30AB의 매개 변수 :

유도 가열의 장점 :

구레이의 극초단파 유도 가열 장치 공진 캐패시터는 고주파 변압기 쪽과 직렬로 연결되고 따라서 고주파 변압기가 매우 고전압에 의해 초래된 단열과 점화 장치 문제를 감소시키는 저전압을 가지고 있고, 매우 장비의 신뢰성을 향상시킵니다. 한편, 고주파 변압기는 크기에 작으며, 체중에와 손실에서 낮빛.

히팅 파워, 히팅 시간, 열 보존성 전력과 열 보존성 시간은 독립적으로 조정될 수 있으며, 그것이 효과적으로 어느 정도까지 발열 커브와 가열 온도를 제어할 수 있습니다.

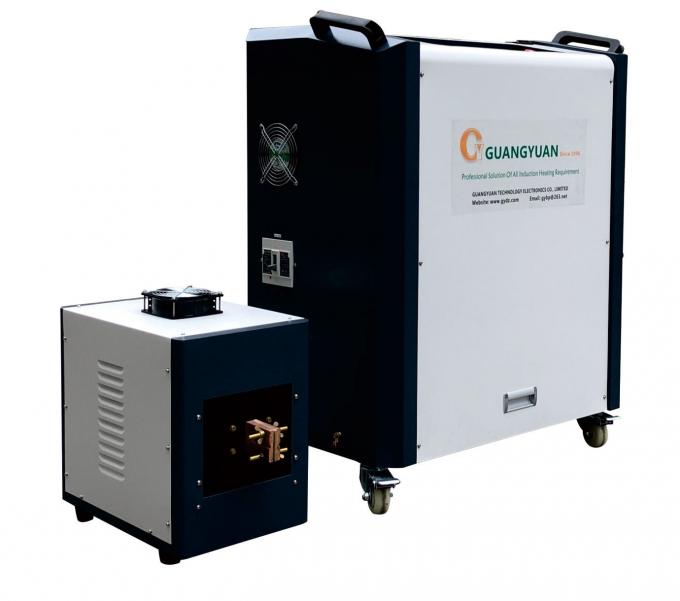

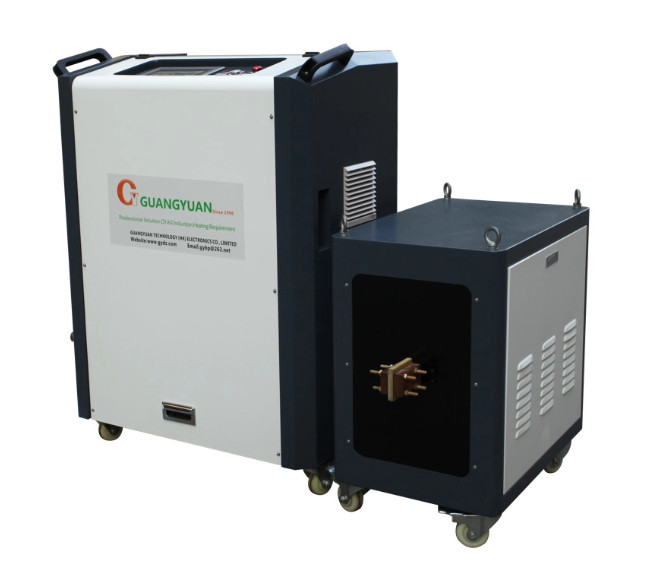

갈라진 극초단파 유도 가열 장치에서, 높은 주파수 전력 공급 (호스트)은 높은 주파수 변압기 (확대에서) 분리되고 주요 부분과 확대 사이의 연결이 2 미터 길이입니다 ;

작업장의 나쁜 환경에 적용될 때, 유도 가열 장치의 메인 바디는 깨끗한 스페이스에서 마무리되고 매우 선체의 정 비율을 내릴 수 있고 장비의 신뢰성을 증가시킵니다 ;

그것이 컨베이어 시스템 방식 또는 장비의 전체 세트에서 사용될 때, 작은 연장은 이동하도록 쉬운 적은 테이블 공간을 차지합니다.

유도 가열 기계의 적용 :

생산을 처리하는 금속 열 동안, 우리의 극초단파 유도 가열 장치는 적용 현장을 넓게 가지고 있습니다.

• 모든 종류의 다른 기어와 손잡이와 다른 부분의 유도 열 처리.
• 탄소 강철 나사와 스텐레스 스틸 스크류 유도 가열 접착제.
• 학교와 연구소는 자기 부상 용융제련을 사용합니다.
• 일부는 파이프, 튜브 유도 가역 납땜 일자리를 구리도금합니다.

극초단파 도입 가열 장비를 유지하는 방법?

• 전기 쇼크를 방지하기 위해, 샤시의 전기 규격서가 확실히 기초를 둔다는 것을 보증하세요.
• 인덕터의 분해와 설치는 재가열이 중지되는 후에 실행되어야 합니다.
• 엄밀하게 먼저 연결 물의 원칙을 시행하세요, 그러면 그리고 나서 계속 강화하면서, 물 부족은 엄밀하게 작업하는 프로세스에서 금지되고 장비와 인덕터에서 사용된 냉각수의 품질과 압력이 표 2에서 그 요구를 만족시켜야 합니다. 냉각관을 차단하기를 회피하기 위해, 물 펌프가 상수도를 위해 사용되면, 물 펌프 유입구에 필터 냉각수를 설치하세요. 온도는 45' Ｃ 보다 더 높아서는 안되고 수류가 10T/H여야 합니다 (연수가 권고됩니다).
• 극초단파 도입 가열 장비는 태양광, 비, 습도와 황사로부터 보호되어야 합니다. 장치가 수리되거나 유지될 필요가 있을 때, 그것은 전력이 떨어져서 있는 후에 수리되어야 합니다.
• 매주 압축된 공기 또는 팬과 기계를 청소하세요. 회로판은 솔에 의해 세척되고 그리고 나서 깨끗이 불어집니다.
• 일반적 사용자들은 있어야 하고 한때 기계를 청소하기 위해 특별한 합성 세제 (이용 가능한 우리의 회사)로 매 4 달마다 그것을 사용했습니다. 언제 기계가 자주 수온을 경보하거나, 상당히 감소시킨 수단에서 수류를 관찰하는지 바로 청소되어야 합니다.
• 인덕터는 전환 사이에 단락 회로를 방지하기 위해 깨끗이 유지되어야 합니다.
• 이 최고 주파수 인덕션 가열 장비는 단일 회전 센서를 사용할 수 없습니다. 그렇지 않았다면, 장치는 또한 작은 유도성 리액턴스로 인해 손상될 수 있습니다. 특별한 경우에서 미안하지만, 제조와 협의하세요.
• 인덕터를 대체할 때, 인덕터 연결 플레이트와 트랜스 접촉면은 전기 양도성을 유지하기 위해 깨끗이 모래로 덮여야 합니다.
