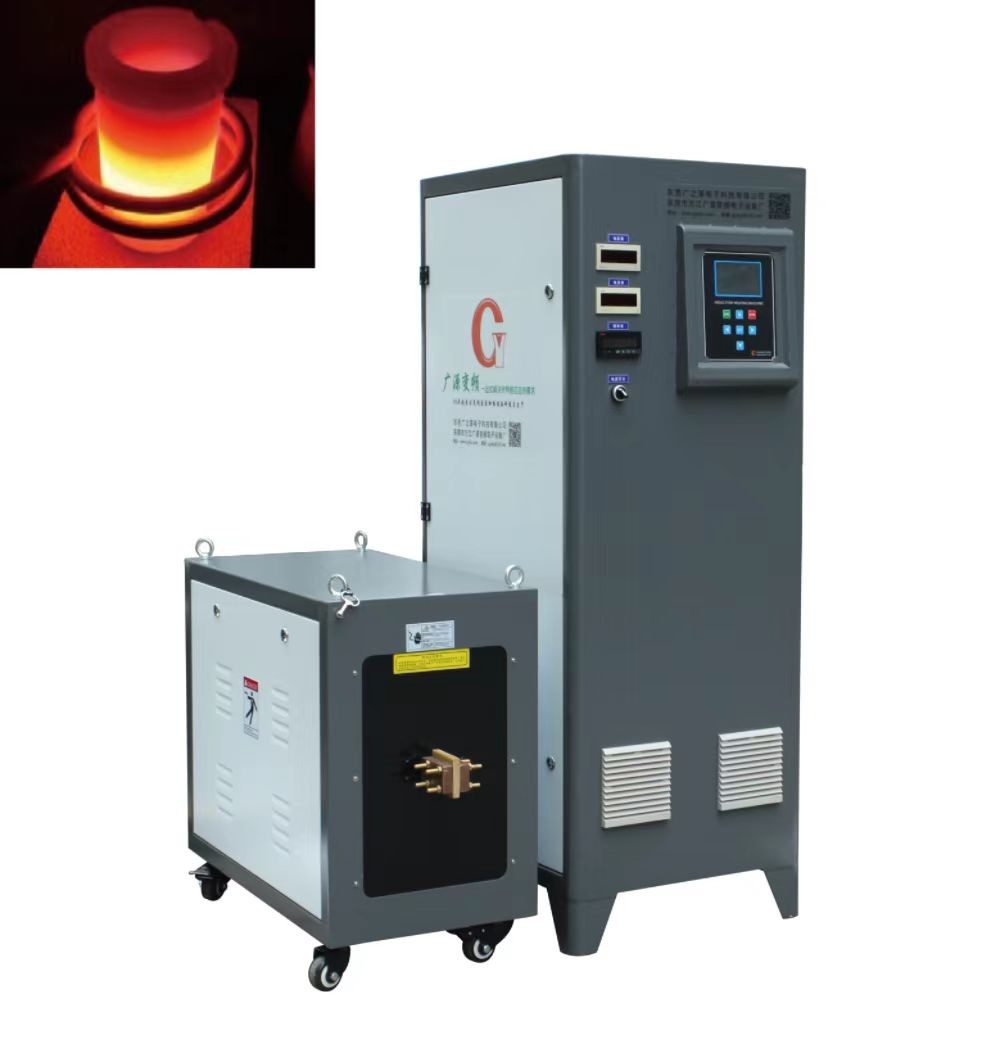

120KW 가벼운 터치스크린 유도 열처리 기계 소프트 스위치 5-20KHZ
유도 가열
유도는 전도성 물질(예: 구리) 코일에서 시작됩니다.전류가 코일을 통해 흐르면 코일 내부와 주변에 자기장이 생성됩니다.자기장이 일을 할 수 있는 능력은 코일 설계와 코일을 통해 흐르는 전류의 양에 따라 달라집니다.
자기장의 방향은 전류 흐름의 방향에 따라 달라지므로 코일을 통과하는 교류는 교류의 주파수와 같은 비율로 자기장의 방향이 바뀌게 됩니다.60Hz AC 전류는 자기장이 초당 60번 방향을 바꾸도록 합니다.400kHz AC 전류는 자기장이 초당 400,000번 전환되도록 합니다.
작업물인 전도성 물질이바꾸다자기장(예: AC로 생성된 필드), 공작물에 전압이 유도됩니다(패러데이의 법칙).유도 전압은 전자의 흐름을 초래합니다: 전류!공작물을 통해 흐르는 전류는 코일의 전류와 반대 방향으로 흐릅니다.이것은 우리가 코일의 전류 주파수를 제어함으로써 공작물의 전류 주파수를 제어할 수 있음을 의미합니다.
전류가 매체를 통해 흐를 때 전자의 이동에 약간의 저항이 있습니다.이 저항은 열로 나타납니다(줄 가열 효과).전자의 흐름에 더 강한 물질은 전류가 흐르면서 더 많은 열을 발산하지만 유도 전류를 사용하여 전도성이 높은 물질(예: 구리)을 가열하는 것은 확실히 가능합니다.이 현상은 유도 가열에 중요합니다.
유도 가열 기계의 기술 매개변수:
| 모델 | GYTS-120AB(삼상) |
| 일력 | 340V-430V |
| 최대 입력 전류 | 150A |
| 출력 파워 | 120KW |
| 변동 주파수 | 5-20KHZ |
| 출력 전류 | 400-4000A |
| 냉각수의 흐름율 | 0.08-0.16Mpa 12L/분 |
| 수온 보호 포인트 | 섭씨 50도 |
| 제품 크기 | 주요: 770*550*1510MM |
| 변압기: 950*420*770MM | |
| 순중량 | 메인 : 145kg |
| 변압기 : 108kg |
작동 원리:
유도 가열 제품은 제품 표면에 열을 전달하기 위해 대류 및 복사에 의존하지 않습니다.대신 전류의 흐름에 의해 제품 표면에 열이 발생합니다.제품 표면의 열은 열전도를 통해 제품을 통해 전달됩니다.유도 전류를 사용하여 직접 열이 생성되는 깊이는 전기 기준 깊이라는 것에 따라 달라집니다.
전기 기준 깊이는 공작물을 통해 흐르는 교류의 주파수에 따라 크게 달라집니다.더 높은 주파수 전류는 더 얕은 전기 기준 깊이를 초래하고 더 낮은 주파수 전류는 더 깊은 전기 기준 깊이를 초래합니다.이 깊이는 공작물의 전기적 및 자기적 특성에 따라 달라집니다.
유도 가열 기계의 응용:
1.가열(열간 단조, 열간 피팅 및 제련)
열간 단조는 펀치 프레스, 단조 기계 또는 기타 장비를 사용하여 단조 프레스를 통해 특정 온도(재료마다 온도가 다름)의 공작물을 다른 모양으로 가공하는 것을 목표로 합니다(예: 시계 케이스, 시계 플란, 핸들의 열간 압출). , 금형 액세서리, 주방 및 테이블웨어, 미술품, 표준 부품, 패스너, 가공 기계 부품, 청동 잠금 장치, 리벳, 스틸 핀 및 핀.
핫피팅은 열팽창 또는 열융해 원리에 기초한 가열을 통해 다른 금속 또는 금속과 비금속을 연결하는 것을 말하며, 예를 들어 컴퓨터 라디에이터의 구리 코어를 알루미늄 시트와 스피커 웹, 강철과 플라스틱의 화합물로 내장 용접하는 것입니다. 튜브, 알루미늄 호일 밀봉(치아 페이스트 박리), 모터 로터 및 관형 전기 발열체 밀봉.
제련은 주로 철, 강철, 구리, 알루미늄, 아연 및 다양한 귀금속의 제련에 주로 적용되는 고온을 이용하여 금속을 액체로 녹이는 것을 목표로 합니다.
2.열처리(표면 담금질)
플라이어, 렌치, 해머, 도끼, 나사 도구 및 전단기(과수원 전단기)와 같은 다양한 하드웨어 및 도구를 담금질합니다.
크랭크 샤프트, 커넥팅로드, 피스톤 핀, 체인 휠, 알루미늄 휠, 밸브, 락암 샤프트, 세미 드라이브 샤프트, 소형 샤프트 및 포크와 같은 다양한 자동차 및 오토바이 피팅에 대한 담금질. 기어 및 축과 같은 다양한 전동 공구.
선반 데크 및 가이드 레일과 같은 공작 기계용 담금질.
샤프트, 기어(체인 휠), 캠, 척 및 클램프 등과 같은 다양한 하드웨어 금속 부품 및 가공 부품을 담금질합니다.
소형 금형, 금형 액세서리 및 금형 내부 구멍과 같은 하드웨어 금형을 담금질하십시오.
삼.용접(납땜, 은납땜, 납땜)
다이아몬드 공구, 연마 공구, 드릴링 공구, 합금 톱날, 경질 합금 커터, 밀링 커터, 리머, 계획 공구 및 솔리드 센터 비트와 같은 다양한 하드웨어 절삭 공구의 용접.
다양한 하드웨어 기계 가제트의 용접: 하드웨어 화장실 및 주방 제품, 냉장 구리 피팅, 램프 장식 피팅, 정밀 몰드 피팅, 하드웨어 핸들, 계란 비터, 합금강 및 강철과 같은 동일하거나 다른 종류의 금속의 은 납땜 및 브레이징 , 강철 및 구리 뿐만 아니라 구리 및 구리.
복합 냄비 바닥 용접은 주로 원형, 사각형 및 기타 불규칙한 일반 냄비 바닥의 납땜 용접에 적용됩니다.다른 금속의 일반 납땜 용접에도 적용할 수 있습니다.
전기 온수 주전자의 가열 디스크 용접은 주로 스테인레스 스틸 플랫베이스, 알루미늄 시트 및 다양한 형태의 관형 전기 발열체의 납땜 용접을 말합니다.
4.어닐링(템퍼링 및 모듈레이션)
스테인레스 스틸 분지, 어닐링 및 압출 캔, 어닐링 접힌 가장자리, 어닐링 싱크, 스테인레스 스틸 튜브, 식기 및 컵과 같은 다양한 스테인레스 스틸 제품의 어닐링.
골프공 헤드, 큐, 황동 잠금 장치, 하드웨어 구리 피팅, 부엌 칼 손잡이, 블레이드, 알루미늄 팬, 알루미늄 통, 알루미늄 라디에이터 및 다양한 알루미늄 제품과 같은 다양한 기타 금속 가공품의 어닐링.
GY는 중국의 유도 가열 분야에서 타의 추종을 불허하는 기술과 시설을 개발했습니다.GY는 혁신적인 제품, 서비스 및 엔지니어링 솔루션을 신속하게 제공하는 데 필수적인 도구를 갖춘 역동적이고 통합된 솔루션 중심 팀을 유지합니다.
우리는 세계 최고의 제조업체이자 고급 유도 및 제어 분위기 가열 장비 개발의 선구자입니다.거의 모든 산업 분야에 범용에서 완전 턴키 유도 시스템을 제공하는 당사는 고객에게 고품질 제품, 산업 전문 지식, 프로세스 엔지니어링, 유도 장비, 인덕터 및 유도 툴링 설계 및 개발, 연중무휴 서비스 및 지원을 하나로 제공합니다. 위치.
중국 동관에 위치한 우리는 지역적으로 생각하고 세계적으로 행동한다는 철학을 유지합니다.Inductotherm 그룹의 일부인 GY 고객은 광범위한 엔지니어링, 설치 및 수리 서비스와 함께 제조 및 서비스 시설의 강력한 글로벌 네트워크에 고유하게 액세스할 수 있습니다.
